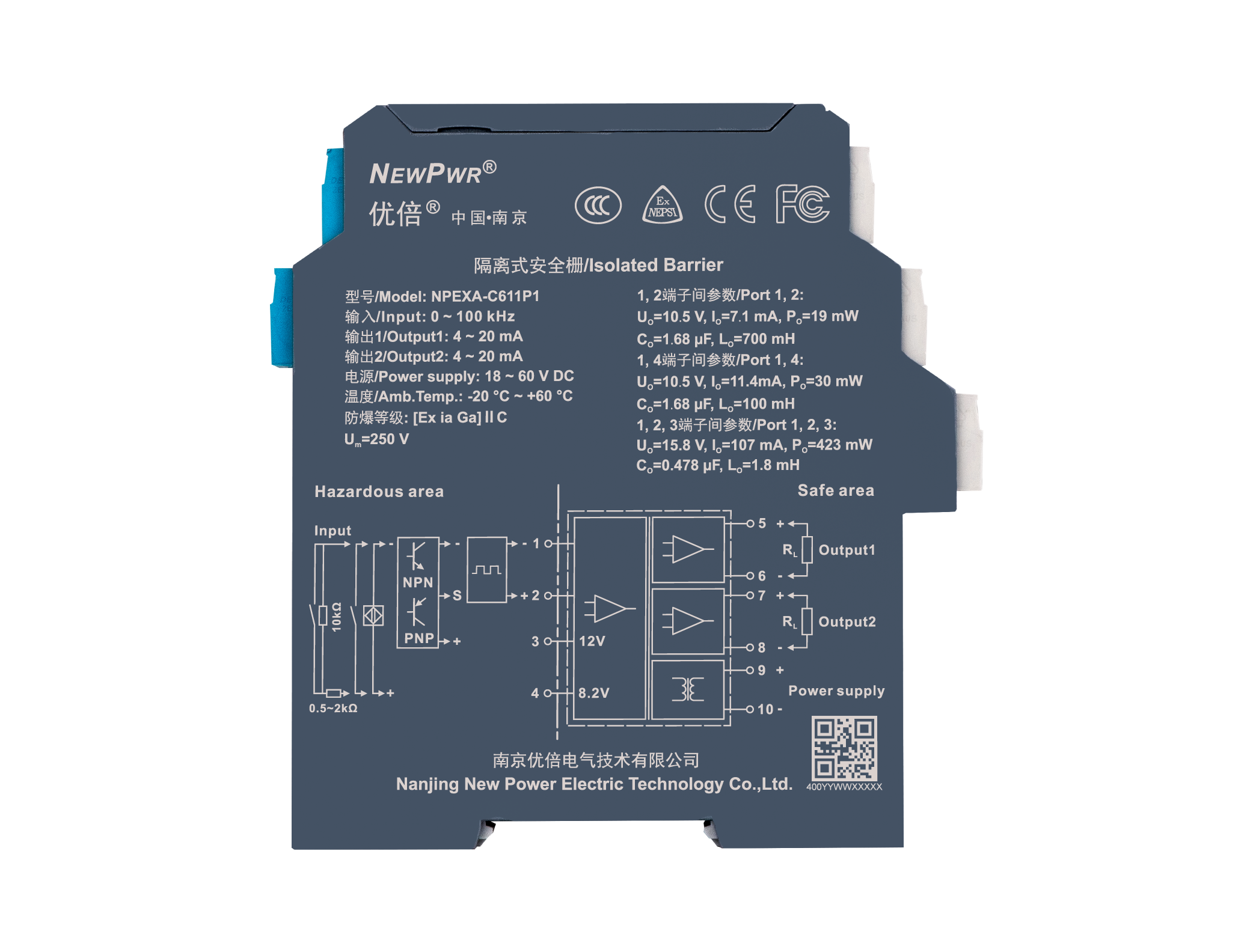

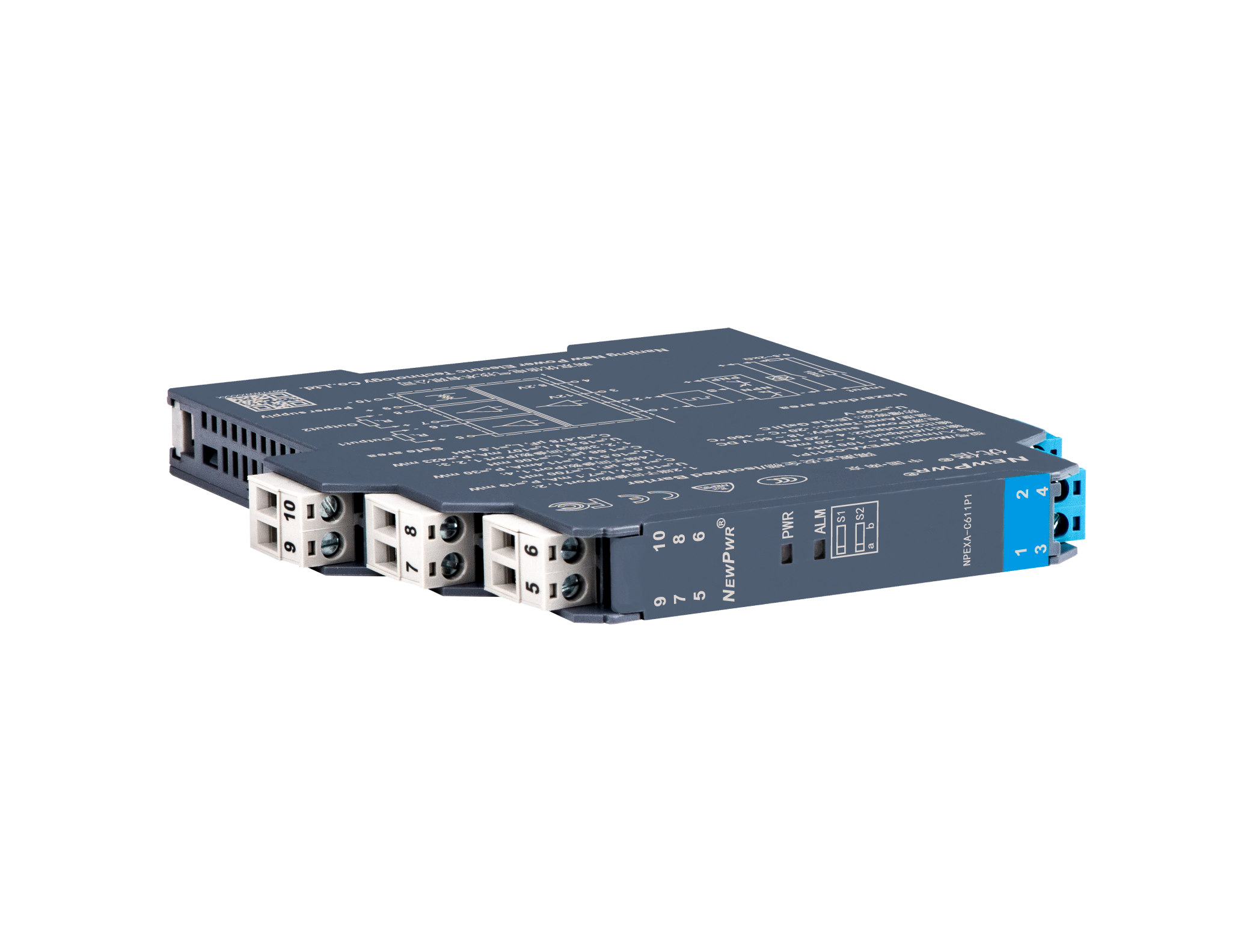

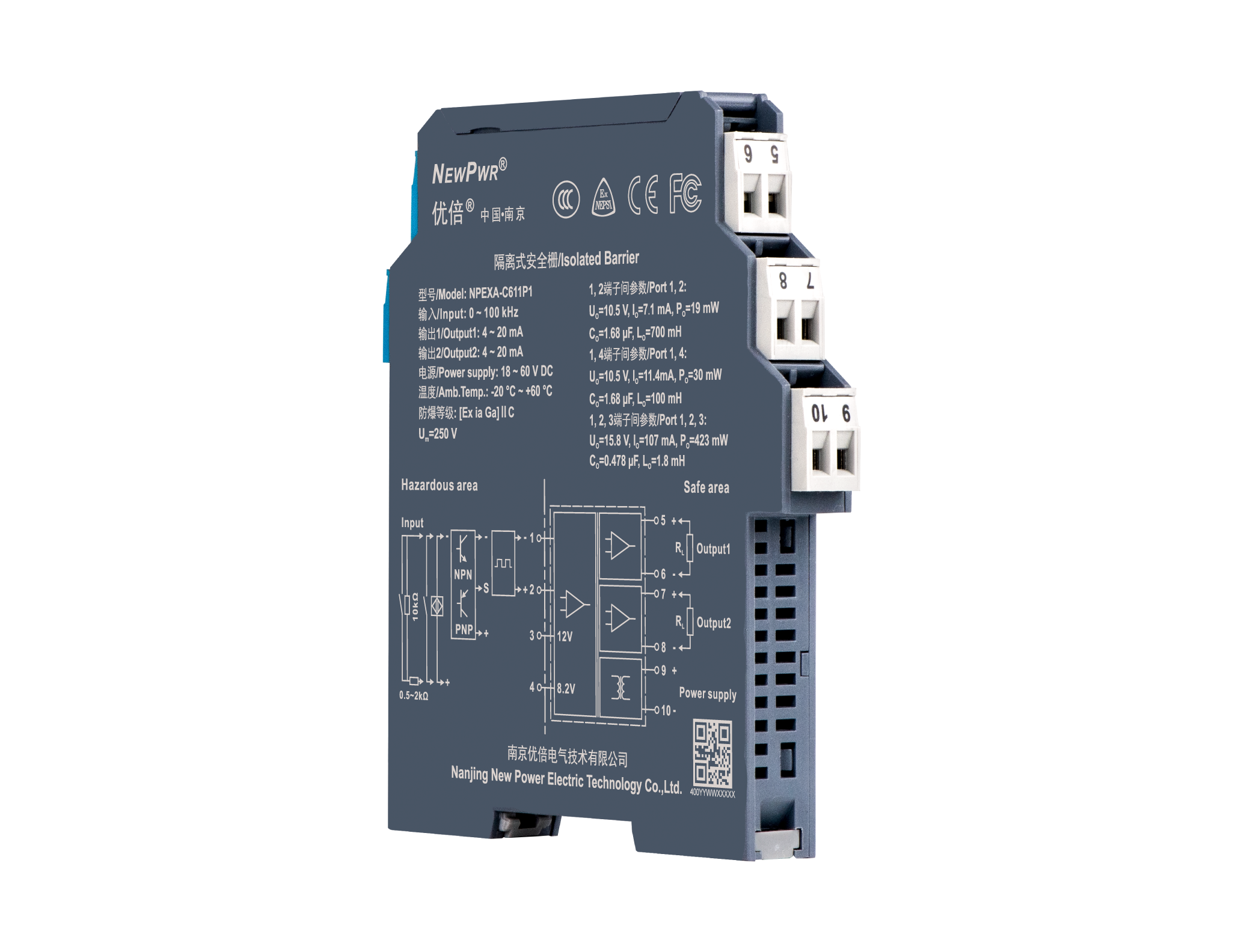

NPEXA-C611P1

频率量输入安全栅 ，将危险区的频率脉冲信号 ，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品 ，具体型号见型谱) 。该产品需要独立供电 ，输入、输出和电源三端隔离 ，具有在线故障自诊断功能 ，可以通过PC端或手持编程器对频率脉冲信号的测量量程和输出信号类型等进行组态设置 。
中国·37000威尼斯(股份)有限公司-官方网站 中国·37000威尼斯(股份)有限公司-官方网站

输入

输出（具体型号见型谱）

通道

供电

配电

分享
NPEXA-C611P1

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




【技术参数】 电源 输入 输出 传输特性 基本参数 EMC特性 工作环境 状态描述 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率信号输入 ，最小触发电平：1Vp-p ，最大输入电平：30Vp-p ，频率范围：0 ~ 100 kHz ， 脉冲宽度：≥ 5 μs ；三线制PNP或NPN输入 ，传感器配电：12 V ，电流：≤ 20 mA ，频率范围：0 ~ 100 kHz ；干接点或NAMUR开关输入 ，配电电压：约8.2 V ，短路电流：约8 mA ，频率范围：0 ~ 10 kHz
配电电压 12 V DC ，20 mA时输出电压≥ 9 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
工作功耗 2 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区 ，可连接0区、1区、2区 ；ⅡA、ⅡB、ⅡC、ⅢC ；T4 ~ T6危险区的本安设备
状态描述
故障状态 输入断线 ，LED闪烁 ；输入超量程 ，LED长亮 。输入断线或超量程时 ，输出电流0 ~ 22 mA范围可设置（默认跟随输入）
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 10.5 V (1、2/4端子间) ；15.8 V (1、3端子间)
Io 11.4 mA (1、2/4端子间) ；107 mA (1、3端子间)
Po 30 mW (1、2/4端子间) ；423 mW (1、3端子间)
Co (ⅡC) 2.3 μF (1、2/4端子间) ；0.478 μF (1、3端子间)
Lo (ⅡC) 100 mH (1、2/4端子间) ；1.8 mH (1、3端子间)
